Verpresssysteme für Metallrohre: TH, M und U-Profile im Vergleich

Warum sollten Sie noch Lötkolben schwenken oder Rohre mühsam verschrauben, wenn es einen Weg gibt, der schneller, sicherer und ohne offenes Feuer auskommt? Die Antwort liegt in den modernen Verpresssystemen. Diese Technologie hat die Installation von Wasserleitungen und Heizungsanlagen revolutioniert. Statt auf Hitze oder mechanische Spannungen zu setzen, nutzen diese Systeme präzisen hydraulischen oder elektromechanischen Druck, um eine unlösbare Verbindung herzustellen. Ob Sie ein Profi-Installateur sind oder sich Ihr Bad selbst renovieren - das Verständnis der verschiedenen Profile wie TH, M und U ist der Schlüssel zu einer dichten und langlebigen Anlage.

Seit der Einführung von Verbundrohren vor über drei Jahrzehnten hat sich das Verpressen zum Standard entwickelt. Es geht nicht nur um Geschwindigkeit; es geht um Zuverlässigkeit. Eine korrekt verpresste Verbindung hält Dutzende Jahre, widersteht hohen Drücken und Temperaturen und lässt sich dank spezieller Dichtungen auch in schwer zugänglichen Bereichen montieren. Aber welches Profil passt zu welchem Rohrmaterial? Und worauf müssen Sie bei der Werkzeugwahl achten? Hier finden Sie die Antworten.

Das Grundprinzip: Wie funktioniert das Verpressen?

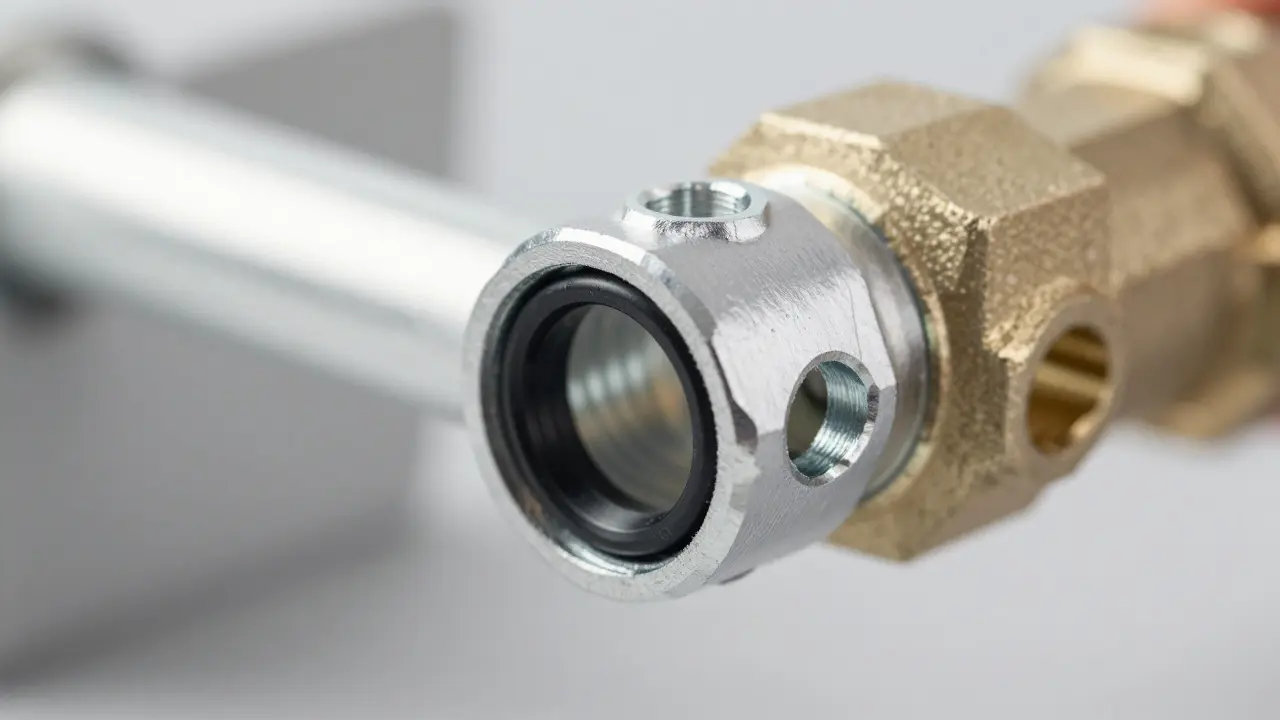

Bevor wir uns mit den einzelnen Profilen befassen, lohnt sich ein Blick unter die Haube. Das Prinzip hinter allen Pressverbindungen ist ähnlich: Ein Fitting (also ein Formteil wie ein Bogen, T-Stück oder eine Muffe) wird über das Rohrende gesteckt. Dieses Fitting enthält einen O-Ring, meist aus EPDM (Ethylenpropylen-Dien-Kautschuk). Dieser Kunststoff ist thermisch beständig, flexibel und extrem langlebig.

Wenn Sie nun das Presswerkzeug ansetzen, übt es einen enormen Druck auf das Fitting aus. Dabei deformiert sich das Metall des Fittings leicht und umschließt das Rohr fest. Der entscheidende Moment kommt jedoch erst danach: Erst durch diesen Verformungsvorgang wird der O-Ring so stark komprimiert, dass er eine absolut dichte Abdichtung schafft. Interessanterweise sind die Verbindungen *vor* dem Verpressen oft nicht dicht. Das klingt nach einem Nachteil, ist aber ein genialer Sicherheitsmechanismus. Wenn Sie nach der Montage eine Druckprüfung durchführen, werden unverpresste Stellen sofort als Leckage sichtbar. So erkennen Sie Fehler, bevor Sie die Wände wieder zuschalten.

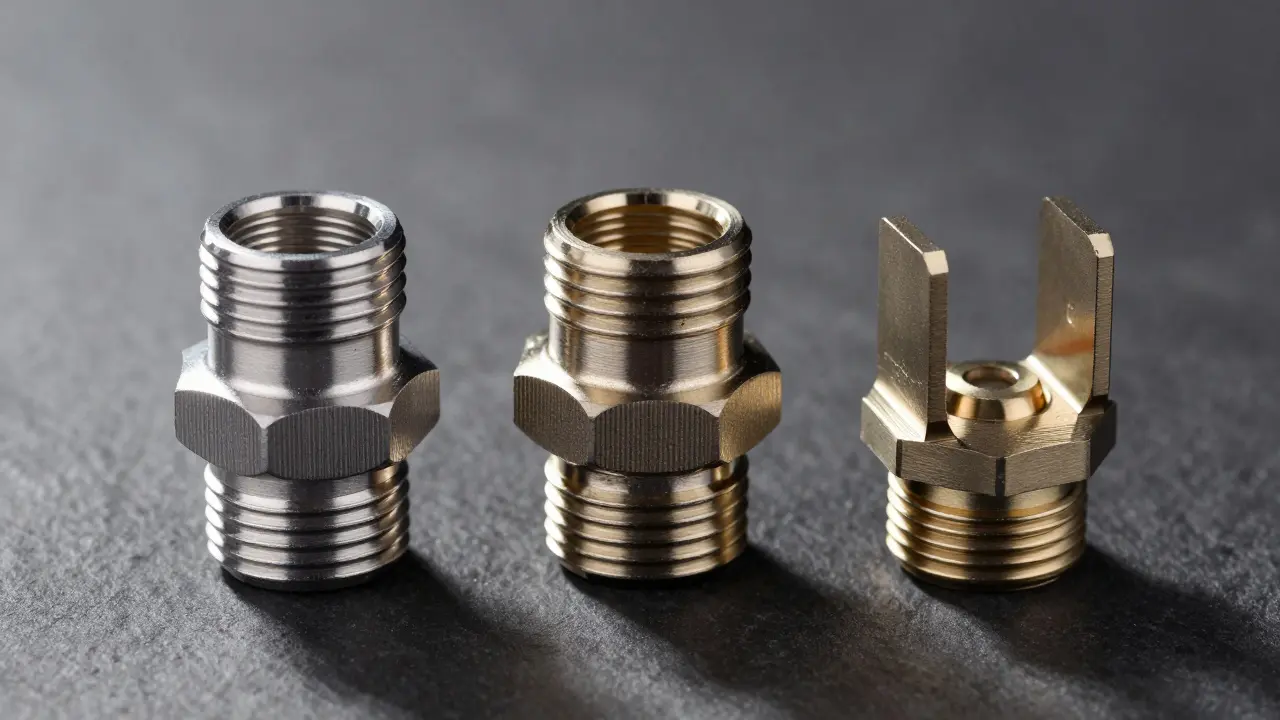

TH-Profil: Der Standard für Aluminium-Verbundrohre

Wenn Sie heute eine neue Heizung oder Trinkwasserinstallation planen, kommen Sie wahrscheinlich um Aluminium-Verbundrohre nicht herum. Diese Rohre bestehen aus mehreren Schichten: Innen und außen Aluminium, dazwischen eine Kunststoffschicht, die Sauerstoff diffusion hemmt. Für diese Rohre ist das TH-Profil (spezielle Presskontur für Alu-Verbundrohre) die erste Wahl.

Ein TH-Fitting besteht aus einem Grundkörper, Presshülsen und dem bereits erwähnten EPDM-O-Ring. Die Montage ist denkbar einfach: Sie schneiden das Rohr bündig ab, entgraten es innen und außen (sehr wichtig, um den O-Ring nicht zu beschädigen!) und stecken das Fitting bis zum Anschlag auf. An der Presshülse befinden sich oft drei kleine Kontrollfenster. Wenn Sie das Rohr richtig tief eingesteckt haben, sehen Sie durch diese Fenster das Material des Rohrs. Fehlt das Bild, sitzt das Fitting falsch.

Der eigentliche Pressvorgang erfolgt mit einer Zange, die speziell für die TH-Kontur ausgelegt ist. Das Werkzeug presst radial auf die Hülse. Der Vorteil von TH-Systemen ist ihre Vielseitigkeit. Sie eignen sich hervorragend für Einzelverteilungssysteme, Ringleitungen oder konventionelle Verteiler. Da die Fittings kompakt sind, lassen sie sich sogar unterputz verlegen, was bei Sanierungen ein großer Pluspunkt ist. Kein Platzverschwendung durch große Lüftungskammern wie bei alten Schweißverbindungen.

M-Profil: Robustheit für Edelstahl

Edelstahlrohre, insbesondere aus dem Werkstoff AISI 316L (auch bekannt als V4A), werden immer beliebter, besonders in Bereichen, wo Hygiene und Korrosionsbeständigkeit Priorität haben - denken Sie an Labore, Lebensmittelverarbeitung oder hochwertige Wohngebäude. Hier kommt das M-Profil (Presskontur für rostfreie Edelstahlrohre) ins Spiel.

Das M-Profil ist Teil von Systemen wie NUMEPRESS und deckt einen weiten Durchmesserbereich ab, von dünnen Leitungen mit 15 mm bis hin zu großen Hauptleitungen mit über 160 mm Außendurchmesser. Ein wichtiger technischer Punkt: Das M-Profil und das V-Profil (oft bei Kupfer verwendet) sind in Bezug auf Leistungsdaten weitgehend gleichwertig. Sie teilen sich oft die gleichen Zulassungen und Betriebsparameter. Die Kolbenkraft, die benötigt wird, ist identisch. Was sich ändert, ist nur die Geometrie der Pressbacke oder -kette.

Das bedeutet für Sie als Nutzer: Wenn Sie ein hochwertiges Presswerkzeug besitzen, können Sie durch den Austausch der Backen sowohl Edelstahl (M) als auch Kupfer (V) bearbeiten. Das spart Investitionskosten. Das NUMEPRESS-System beispielsweise erlaubt einen maximalen Arbeitsdruck von 16 bar, was für die meisten häuslichen und gewerblichen Anwendungen mehr als ausreichend ist. Die Komponenten umfassen dünnwandige geschweißte Rohre, passende Formteile und natürlich die passenden O-Ringe.

U-Profil: Die universelle Lösung für Metalle

Nicht jedes Projekt nutzt nur einen Rohrtyp. Manchmal mischen Sie Kupfer, Stahl und Edelstahl. Hier glänzt das U-Profil (vielseitige Presskontur für verschiedene Metallrohre). Hersteller wie Rothenberger haben dieses Profil entwickelt, um eine breite Palette an metallischen Rohrleitungssystemen abzudecken.

Das U-Profil ist keine Nischenlösung, sondern ein robustes Allround-Talent. Es wird häufig für Kupfer-, Stahl- und Edelstahlrohre eingesetzt. Ein besonderer technologischer Aspekt bei Herstellern wie Rothenberger ist die Verwendung der DURA LAZR TEC®-Technologie. Dabei handelt es sich um ein partielles Laser-Härteverfahren für die Pressringe. Warum ist das wichtig? Weil es die Lebensdauer der Pressbacken erhöht und gleichzeitig das Verpressen präziser und sicherer macht. Weniger Verschleiß bedeutet weniger Ausfallzeiten und niedrigere Wartungskosten für Ihre Werkzeuge.

Während das V-Profil primär bei Kupfer dominiert und das TH-Profil bei Alu-Verbund, füllt das U-Profil die Lücke für gemischte Materialien oder spezifische Stahlanwendungen. Es zeigt, wie flexibel die moderne Press-Technologie geworden ist. Sie sind nicht mehr an ein starres System gebunden, sondern können je nach Anforderung das passende Profil wählen.

Werkzeuge: Die Kraft hinter der Verbindung

Die beste Fitting-Welt nützt nichts, wenn Sie das falsche Werkzeug verwenden. Moderne Presswerkzeuge sind echte Ingenieurskunst. Nehmen wir die Hilti NPR 32-A (elektrohydraulisches Akkupressgerät) als Beispiel. Dieses Gerät ist ein Schwergewicht im Feld. Es liefert eine Preszkraft von 32 kN (Kilonewton) und erledigt den Vorgang in etwa vier Sekunden. Das klingt schnell, ist es auch - aber die Sicherheit steht im Vordergrund.

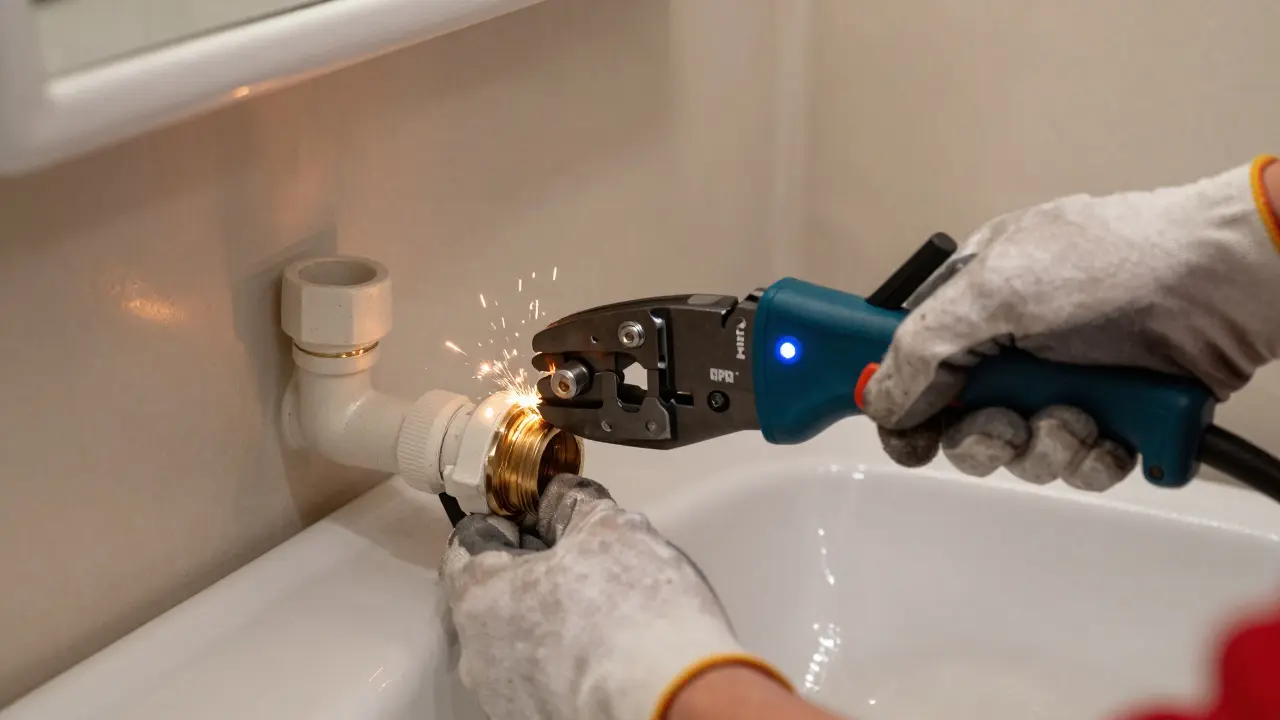

Ein entscheidendes Merkmal vieler moderner Geräte ist der drehbare Kopf. Bei der Hilti NPR 32-A kann der Kopf um 350° gedreht werden. Stellen Sie sich vor, Sie müssen eine Verbindung in einer engen Ecke hinter einer Toilette oder unter einer Spüle pressen. Mit einem starren Werkzeug wären Sie chancenlos. Mit dem drehbaren Kopf passen Sie das Gerät einfach an die Geometrie der Umgebung an. Das reduziert physische Belastung und verhindert, dass Sie umständlich improvisieren müssen.

Achten Sie darauf, dass Ihr Werkzeug die Profile unterstützt, die Sie benötigen. Viele Geräte sind modular aufgebaut. Sie kaufen die Basiszange und stellen dann die entsprechenden Backen (TH, M, U, V, G) separat zusammen. Das ist wirtschaftlicher, als für jedes Profil eine eigene Zange zu kaufen. Stellen Sie sicher, dass die Backen sauber sind und keine Beschädigungen aufweisen, da dies die Dichtigkeit der Verbindung gefährden kann.

Schritt-für-Schritt: Die korrekte Montage

Eine gute Verbindung beginnt lange vor dem ersten Pressimpuls. Folgen Sie dieser Checkliste, um Fehler zu vermeiden:

1. Rohr vorbereiten: Schneiden Sie das Rohr mit einer scharfen Schere oder einem speziellen Abschneider bündig ab. Keinesfalls dürfen Grat oder Fasen entstehen.
2. Entgraten: Nutzen Sie ein Entgratwerkzeug, um die Innenseite und Außenseite des Rohrendes glatt zu schleifen. Ein kleiner Grat kann den O-Ring beim Aufstecken zerstören.
3. Kalibrieren: Überprüfen Sie mit einem Kalibrierwerkzeug, ob das Rohr nach dem Schneiden noch rund ist. Verformte Rohre führen zu Undichtigkeiten.
4. Fitting aufsetzen: Stecken Sie das Fitting bis zum Anschlag auf das Rohr. Prüfen Sie die Einschubtiefe an den Kontrollfenstern (bei TH-Profilen).
5. Positionieren: Setzen Sie das Presswerkzeug zentriert an. Achten Sie auf die Markierungen am Fitting, die die richtige Position der Backen anzeigen.
6. Verpressen: Aktivieren Sie das Werkzeug. Warten Sie, bis der Vorgang abgeschlossen ist (meist signalisiert durch Licht oder Ton).
7. Dichtheitsprüfung: Bevor Sie die Anlage in Betrieb nehmen, drücken Sie das System auf mindestens 4,5 bar. Suchen Sie aktiv nach Tropfen. Nur so sind Sie sicher.

Häufige Fehler und wie man sie vermeidet

Auch erfahrene Handwerker machen Fehler. Der häufigste ist das Vergessen des Entgratens. Es fühlt sich vielleicht rau an, aber optisch sieht das Rohr gut aus. Doch genau dieser winzige Metallspalt schneidet den O-Ring durch. Ergebnis: Ein langsamer, schwer zu findender Tropfen nach Wochen. Investieren Sie 30 Sekunden in das Entgraten, sparen Sie Stunden der Fehlersuche.

Ein weiterer Fehler ist das falsche Werkzeug. Versuchen Sie niemals, ein TH-Fitting mit einer V-Backe zu pressen. Die Konturen passen nicht. Das Ergebnis ist eine unvollständige Verformung und damit eine undichte Stelle. Achten Sie stets auf die Kennzeichnung der Backen und der Fittings. Sie müssen übereinstimmen.

Zuletzt: Nicht genug Druck. Elektrohydraulische Geräte regeln den Druck automatisch, aber bei manuellen Zangen muss man aufpassen. Wenn Sie das Gefühl haben, der Widerstand sei zu hoch, prüfen Sie, ob das Rohr sauber eingeschlitzt ist oder ob Fremdkörper im Weg sind. Zwang führt zu Brüchen im Material.

Fazit: Sicherheit durch Technik

Verpresssysteme sind mehr als nur ein Trend; sie sind der aktuelle Industriestandard für sichere und effiziente Rohrinstallationen. Ob Sie das TH-Profil für Ihre neue Fußbodenheizung, das M-Profil für edle Edelstahl-Leitungen oder das flexible U-Profil für komplexe Mischprojekte wählen - die Vorteile liegen auf der Hand. Keine offene Flamme, keine Rauchentwicklung, schnelle Montage und höchste Dichtigkeit.

Der Schlüssel zum Erfolg liegt in der Kombination aus dem richtigen Profil für das jeweilige Material und der Sorgfalt bei der Vorbereitung. Kaufen Sie qualitativ hochwertige Fittings und warten Sie Ihr Werkzeug regelmäßig. Denn am Ende zählt nicht nur, wie schnell Sie fertig sind, sondern ob die Leitung in zehn Jahren noch dicht ist. Mit den richtigen Techniken und Werkzeugen ist das kein Problem, sondern Selbstverständlichkeit.
