Statische Ertüchtigung alter Decken: Holzbalken und Stahl richtig kombinieren
Alte Holzbalkendecken sind das Herzstück vieler historischer Gebäude. Sie geben Räumen Charakter, aber oft auch Kopfschmerzen. Wenn der Boden knarzt, sich durchbiegt oder einfach nicht mehr den heutigen Lastanforderungen genügt, steht man vor einer schwierigen Entscheidung. Den kompletten Abriss ist bei Denkmalschutz meist tabu. Eine einfache Reparatur reicht oft nicht aus. Die Lösung liegt in der statischen Ertüchtigung mit modernen Materialien wie Stahl oder hochfestem Holz.
Diese Methode verbindet altes Handwerk mit neuer Technik. Ziel ist es, die Tragfähigkeit zu erhöhen, ohne die historische Substanz zu zerstören. Es geht nicht nur um Sicherheit, sondern auch um den Erhalt des kulturellen Erbes. In diesem Artikel zeigen wir Ihnen, welche Verfahren heute Standard sind, wie viel sie kosten und worauf Sie unbedingt achten müssen, damit Ihr Projekt erfolgreich wird.
Warum alte Decken verstärkt werden müssen
Viele Holzbalkendecken aus dem 19. Jahrhundert oder der ersten Hälfte des 20. Jahrhunderts wurden für ganz andere Nutzlasten dimensioniert als heute. Damals reichte eine Last von etwa 1 kN/m² oft aus. Heute wollen wir schwere Möbel stellen, Bibliotheken einrichten oder sogar Badezimmer im Dachgeschoss installieren. Das belastet die alten Balken enorm.
Laut einer Studie der TU Dresden weisen 62 % der Holzbalkendecken in Gebäuden vor 1945 statische Unterdimensionierungen auf. Das bedeutet: Fast zwei Drittel dieser Decken sind zu schwach für moderne Nutzung. Ohne Verstärkung drohen Risse in der Putzschicht, störende Durchbiegungen und im schlimmsten Fall statisches Versagen. Die statische Ertüchtigung schließt diese Lücke sicher und dauerhaft.
Die wichtigsten Methoden zur Verstärkung
Es gibt keinen Einheitsbrei. Jede Decke ist anders. Statiker prüfen zuerst den Zustand des Holzes, die Balkenabstände und die gewünschten Nutzungsänderungen. Daraus ergeben sich verschiedene technische Ansätze.
| Methode | Beschreibung | Eingriffstiefe | Kosten (ca.) |
|---|---|---|---|
| Schichtholzplatten | Kopplung von Balken mit 20 mm dicken Furnierschichtholzplatten | Niedrig (keine Zerstörung der Balken) | 85-110 €/m² inkl. Montage |
| Stahlprofile (U-Profile) | Anschrauben von Stahlprofilen an die Balkenunterseite | Mittel (Entfernung der Schüttung nötig) | 60-80 €/m² inkl. Montage |
| Reduzierte Balkenabstände | Einbau neuer Balken zwischen alte Balken (von 90 cm auf 60 cm) | Hoch (kompletter Ausbau der Zwischendecke) | Individuell, oft höher als Plattenmethode |
| Stahlbeton-Verbund | Betonplatte auf Holz mit Schubverbindung | Sehr hoch (hohe Eigengewichtszunahme) | Hohe Kosten, seltener bei Altbau |
Schichtholzplatten: Die schonende Lösung

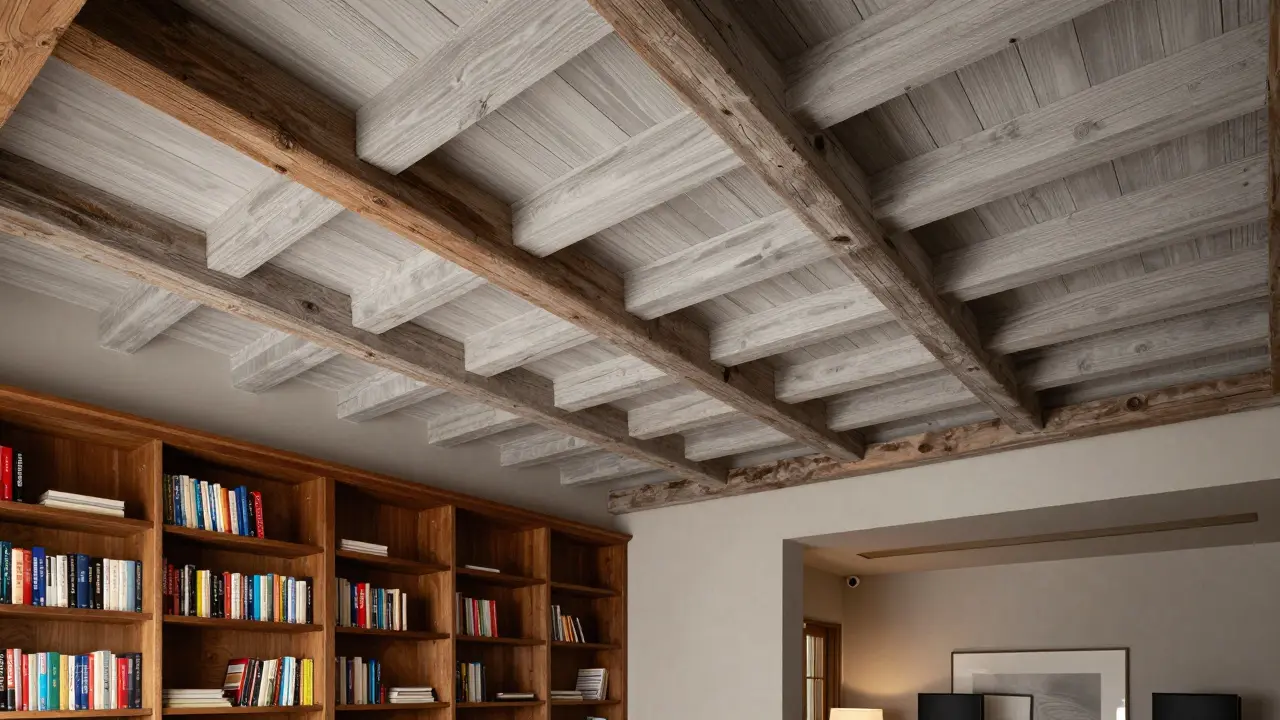

Die Methode mit Furnierschichtholzplatten hat sich seit den 1990er Jahren bewährt. Entwickelt wurde sie maßgeblich vom Ingenieurbüro Grad in München. Dabei wird eine 20 mm dicke tragende Platte kraftschlüssig mit den vorhandenen Balken verbunden. Dies erzeugt eine sogenannte Plattenbalkenwirkung. Die Decke verhält sich dann wie ein einzelnes, steifes Bauteil statt wie lose liegende Balken.
Die Verbindung erfolgt über Rillennägel (Durchmesser 6-12 mm) oder Stabdübel aus Stahl (10-16 mm). Der Abstand der Dübel liegt typischerweise bei 150 bis 300 mm. Diese Methode erhöht die Tragfähigkeit um bis zu 100 %, ohne dass die historischen Balken sichtbar verändert werden müssen. Für denkmalgeschützte Objekte ist das oft der einzige gangbare Weg. Die Deutsche Gesellschaft für Holzbau e.V. empfiehlt in ihren Richtlinien explizit Stabdübel mit 12 mm Durchmesser im Abstand von 250 mm für optimale Lastverteilung bei Balkenstärken bis 20 cm.
Stahlprofile: Schnell und kostengünstiger

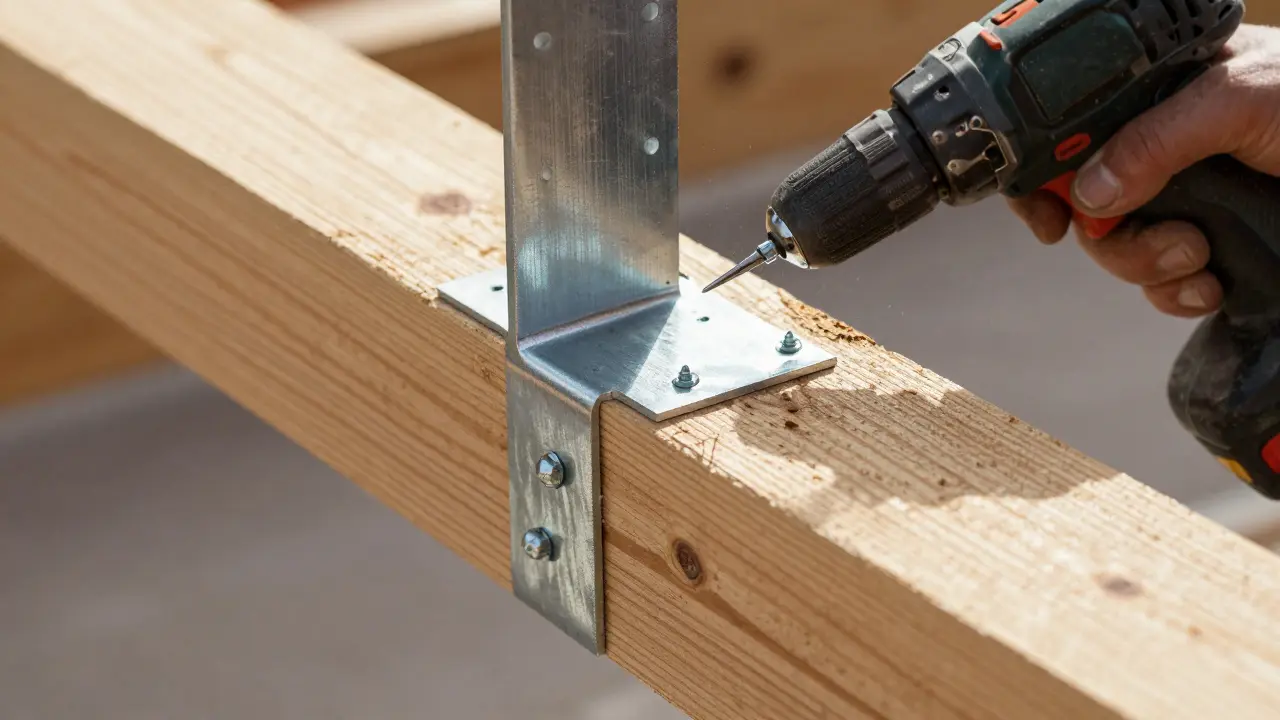

Wenn Budget oder Raumhöhe begrenzt sind, kommen oft U-Profile aus Stahl zum Einsatz. Diese Profile werden an die Unterseite der Balken geschraubt. Der große Vorteil: Man muss nicht die gesamte historische Schüttung (oft Lehm und Schlacke) entfernen, sondern nur lokal arbeiten. Allerdings bietet diese Methode weniger Steifigkeitserhöhung als die Plattenkopplung.
Ein Nutzerbericht aus dem Jahr 2023 zeigt: Bei einer 9x9 m großen Decke dauerte die Montage mit Stahlprofilen drei Wochen, hauptsächlich wegen der mühsamen Entfernung der Schüttung. Die Kosten lagen bei rund 4.200 € für Material und Arbeit. Im Vergleich dazu sind Schichtholzplatten zwar teurer pro Quadratmeter, sparen aber oft Zeit und Staubentwicklung.
Denkmalrechtliche Vorgaben beachten
Bei Denkmalpflege gelten strenge Regeln. Jedes Eingreifen in die Bausubstanz muss genehmigt werden. Das Bayerische Landesamt für Denkmalpflege hat die Schichtholzplatten-Methode bereits 2001 offiziell anerkannt. Das macht Genehmigungsverfahren in Bayern deutlich einfacher.
In anderen Bundesländern müssen Sie frühzeitig mit dem zuständigen Amt sprechen. Oft wird gefordert, dass Verstärkungen reversibel sind - also später wieder entfernt werden können, ohne Schaden anzurichten. Schichtholzplatten erfüllen diesen Anspruch gut. Stahlbeton-Verbünde hingegen sind kaum rückbaubar und werden daher selten genehmigt.
Wichtig ist auch die Dokumentation. Melden Sie alle Maßnahmen beim Statiker und lassen Sie diese schriftlich festhalten. Das schützt Sie später bei Verkäufen oder Versicherungen. Viele Handwerksbetriebe liefern nur allgemeine Beschreibungen. Fordern Sie detaillierte technische Merkblätter und statische Berechnungsgrundlagen an.
Brandschutz und Normen
Brandschutz ist bei Altbau-Sanierungen ein kritischer Punkt. Reine Holzkonstruktionen erreichen oft nur einen Feuerwiderstand von F 30. Moderne Anforderungen verlangen häufig F 90 A. Wie erreicht man das ohne massive Umbauten?
Holzbeton-Verbundkonstruktionen können den Widerstand auf F 90 A heben. Alternativ hilft eine Nachrüstung mit GKF-Platten (Gips-Kalk-Faserplatten). Laut DIN 4102-4:1994-03 reichen bei ungünstigsten Stahlbetonkonstruktionen 15 mm dicke Platten aus. Seit der Novelle der Brandschutznorm DIN 4102-22 im März 2023 dürfen sogar 12 mm dicke Platten verwendet werden. Das spart Gewicht und senkt die Kosten um etwa 15 %.
Prof. Dr.-Ing. Thomas Wesche von der TU München weist darauf hin, dass bereits 24 mm dicke Holzfußleisten unter Stahlbetonrippendecken die Feuerwiderstandsdauer um 20 Minuten verlängern. Solche kleinen Details machen großen Unterschied. Prüfen Sie immer die aktuellen Normen, da sich Vorschriften regelmäßig ändern.
Kosten und Planung
Die Kosten variieren stark je nach Methode und Zustand der Decke. Eine statische Berechnung durch einen zertifizierten Statiker kostet durchschnittlich 850 € (Stand 2023). Diese Investition ist unverzichtbar. Ein falscher Ansatz kann teuer werden.
- Schichtholzplatten: 85-110 €/m² inklusive Montage. Montagezeit: 2-3 Tage für 50 m².
- Stahlprofile: 60-80 €/m² inklusive Montage. Montagezeit: 3-4 Tage.
- Balkenabstands-Reduktion: Individuell, oft 5-7 Tage Montagezeit.
Achten Sie auf qualifizierte Handwerker. Laut Umfrage des Bundesverbands der Deutschen Zimmerer- und Holzbaubetriebe (BDZHaB) verfügen nur 35 % der Betriebe über die nötige Spezialisierung für solche Sanierungen. Fragen Sie nach Referenzen in der Denkmalpflege. Ein Fehler bei der Positionierung der Verbindungselemente kann die ganze Verstärkung unwirksam machen.
Fazit: Was passt zu Ihrem Haus?
Die Wahl der richtigen Methode hängt von Ihrem Budget, den denkmalrechtlichen Vorgaben und der gewünschten Nutzung ab. Schichtholzplatten bieten die beste Balance aus Tragfähigkeit, Schonung der Substanz und Akzeptanz durch Denkmalschutzbehörden. Stahlprofile sind günstiger, erfordern aber mehr Vorarbeiten. Reduzierte Balkenabstände sind effektiv, aber aufwendig.
Lassen Sie sich nicht von generellen Aussagen leiten. Jede Decke ist ein Unikat. Beauftragen Sie einen erfahrenen Statiker, der Erfahrung mit Altbau hat. Nur so vermeiden Sie teure Fehler und erhalten eine sichere, langlebige Lösung für Ihr historisches Zuhause.
Wie lange hält eine statische Ertüchtigung mit Schichtholzplatten?
Die Deutsche Bauakademie schätzt die langfristige Tragfähigkeit der Verstärkungsmethoden auf mindestens 50 Jahre, sofern die Verbindungselemente korrekt dimensioniert und montiert werden. Regelmäßige Wartung und Überprüfung der Befestigungspunkte empfehlen sich jedoch.
Kann ich die Verstärkung selbst durchführen?
Nein, die statische Ertüchtigung erfordert Fachkenntnisse auf Meisterebene. Die präzise Positionierung der Dübel und die korrekte Kraftübertragung sind entscheidend für die Sicherheit. Zudem benötigen Sie eine Genehmigung durch den Denkmalschutz und eine statische Berechnung durch einen zertifizierten Ingenieur.
Welche Methode ist am günstigsten?
Stahlprofile (U-Profile) sind mit 60-80 €/m² oft günstiger als Schichtholzplatten (85-110 €/m²). Allerdings können versteckte Kosten durch die Entfernung der historischen Schüttung entstehen. Langfristig gesehen ist die Schichtholzplatten-Methode oft wirtschaftlicher, da sie weniger Störungen im Alltag verursacht und schneller montiert wird.
Muss ich die historische Schüttung entfernen?
Bei der Verwendung von Stahlprofilen ja, teilweise zumindest. Bei der Schichtholzplatten-Methode kann die vorhandene Schüttung oft erhalten bleiben, wenn sie nicht zu schwer ist. Die Entscheidung trifft der Statiker basierend auf der Gesamtlast. Die Entfernung von Lehm- und Schlackeschüttung ist staubig und arbeitsintensiv.
Gibt es Förderungen für die statische Ertüchtigung?
Ja, insbesondere bei denkmalgeschützten Gebäuden. Viele Bundesländer und Kommunen bieten Zuschüsse für Sanierungsmaßnahmen, die den Bestand erhalten. Informieren Sie sich beim lokalen Amt für Denkmalpflege oder bei der KfW. Auch energetische Sanierungen, die mit der statischen Ertüchtigung kombiniert werden, können gefördert werden.
