Elektroinstallation dokumentieren: Pläne, Fotos und Beschriftungen richtig erstellen

Stellen Sie sich vor: Ein Wasserschaden im Keller. Die Versicherung schickt einen Gutachter. Doch als dieser die elektrische Anlage prüfen will, gibt es keine Unterlagen. Keine Pläne, keine Prüfprotokolle. Das Ergebnis? Die Leistungsausschluss-Klausel wird aktiviert. Sie zahlen aus der eigenen Tasche. Diese Situation ist kein Science-Fiction-Szenario, sondern passiert in Deutschland immer häufiger. Die Dokumentation Ihrer Elektroinstallation ist das Rückgrat Ihrer Rechtssicherheit und Anlagensicherheit. Ohne sie sind Sie im Schadensfall aufgeschmissen.

Viele Hausbesitzer unterschätzen diesen Aspekt. Sie denken: "Der Elektriker hat doch alles gemacht, ich muss mich nicht drum kümmern." Doch genau hier liegt der Fehler. Die Verantwortung für die ordnungsgemäße Errichtung und den sicheren Betrieb liegt beim Eigentümer - also bei Ihnen. In diesem Artikel zeigen wir Ihnen, was Sie zwingend brauchen, welche Normen gelten und wie Sie Ihre Unterlagen so anlegen, dass sie auch in zehn Jahren noch verständlich sind.

Warum Dokumentation mehr als nur Papierkram ist

Dokumentation ist keine lästige Formalie. Sie ist Ihr Schutzschild. Laut dem Energiewirtschaftsgesetz (EnWG) müssen Energieanlagen so errichtet werden, dass die technische Sicherheit gewährleistet ist. Die DIN-Normen geben dabei vor, wie diese Sicherheit nachgewiesen wird. Wenn etwas passiert - ein Brand durch einen Kurzschluss oder eine Person kommt zu Schaden - prüft das Gericht zunächst die Dokumentation.

Haben Sie alle Vorgaben eingehalten? Wurde die Anlage regelmäßig geprüft? Sind Änderungen dokumentiert? Fehlen diese Beweise, gehen Sie oft leer aus. Eine Studie des Deutschen Zentralinstituts für soziale Fragen (DZI) aus dem Jahr 2022 ergab erschreckende Zahlen: In 42 Prozent der privaten Haushalte fehlte eine vollständige Dokumentation. Das bedeutet, fast jeder zweite Haushalt läuft Gefahr, im Ernstfall nicht versichert zu sein.

Neben der Haftungsfrage geht es um Sicherheit. Wer weiß schon, welcher Schalter im Verteiler eigentlich die Küche abschaltet? Ohne klare Beschriftung und Pläne riskieren Sie bei Reparaturen oder Erweiterungen, versehentlich falsche Leitungen anzuschließen. Das kann tödliche Folgen haben.

Die sechs Pflichtbestandteile Ihrer Dokumentation

Was genau gehört nun in Ihren Aktenordner? Die Norm DIN 18015-1:2020-05 definiert die Mindestanforderungen an die Dokumentation elektrischer Anlagen in Wohngebäuden. Hier sind die sechs Elemente, die Sie unbedingt benötigen:

• Installationsplan: Eine Übersicht aller Leitungsverläufe und Anschlusspunkte. Wo verlaufen die Kabel? Wo sind die Steckdosen?
• Stromlaufplan: Das Herzstück. Er zeigt, welche Sicherungen welche Verbraucher schützen. Welche Steckdose hängt an welchem FI-Schalter?
• Aufbauzeichnung oder Foto des Verteilers: Eine aktuelle Abbildung Ihrer Verteilerrückwand. So sehen Sie später sofort, wo welcher Leiter sitzt.
• Prüfprotokolle: Nachweis der Messungen nach DIN VDE 0100-600 regelt die Anforderungen an die Prüfung elektrischer Anlagen.. Dazu gehören Isolationswiderstand, Durchgangsprüfung und Funktionstests.
• Erweiterungs- und Änderungsvermerke: Haben Sie eine neue Steckdose hinzugefügt? Eine Wallbox installiert? Das muss sofort eingetragen werden.
• Wartungsintervalle: Seit der Aktualisierung der Normen müssen auch Wartungszyklen für Rauchwarnmelder und Überspannungsschutz dokumentiert werden.

Fehlt auch nur einer dieser Punkte, gilt die Dokumentation als unvollständig. Und unvollständig heißt oft: unwirksam.

Pläne lesen und verstehen: Was steckt hinter den Symbolen?

Ein Stromlaufplan sieht für Laien oft wie chinesisch aus. Aber keine Sorge, es ist einfacher, als Sie denken. Die Symbole folgen der DIN VDE 0040 legt Vorgaben für grafische Symbole in elektrotechnischen Schaltplänen fest.. Lernen Sie die wichtigsten kennen:

• FI-Schalter: Erkennbar an einem Rechteck mit einem Kreis und einem Pfeil. Er schützt vor Lebensgefahr bei Fehlerströmen.
• Schmelzsicherungen vs. Leitungsschutzschalter: Sicherungen müssen gewechselt werden, Schalter lassen sich einfach wieder einschalten. Im Plan sind sie unterschiedlich markiert.
• Steckdosen und Lichtpunkte: Kleinkreise oder Quadrate mit spezifischen Zeichen. Oft wird die Position direkt im Grundriss eingezeichnet.

Tipp: Lassen Sie sich vom Elektriker erklären, wie Ihr konkreter Plan aufgebaut ist. Notieren Sie sich die Bezeichnungen. So können Sie später selbst nachvollziehen, ob eine Änderung korrekt dokumentiert wurde.

Fotos und Beschriftungen: Der visuelle Beweis

Pläne sind gut, aber Fotos sind besser. Warum? Weil sie den Ist-Zustand abbilden. Machen Sie sich klar: Ein Plan zeigt, wie es geplant war. Ein Foto zeigt, wie es wirklich ist. Und leider weichen Realität und Planung oft voneinander ab.

Machen Sie hochwertige Fotos von Ihrem Verteiler. Nicht nur von der Vorderseite, sondern auch von der Rückseite, wenn zugänglich. Achten Sie auf gute Beleuchtung. Verwischen Sie keine Schriftzüge. Diese Bilder sind Ihr Beweis dafür, dass die Installation fachgerecht erfolgt ist.

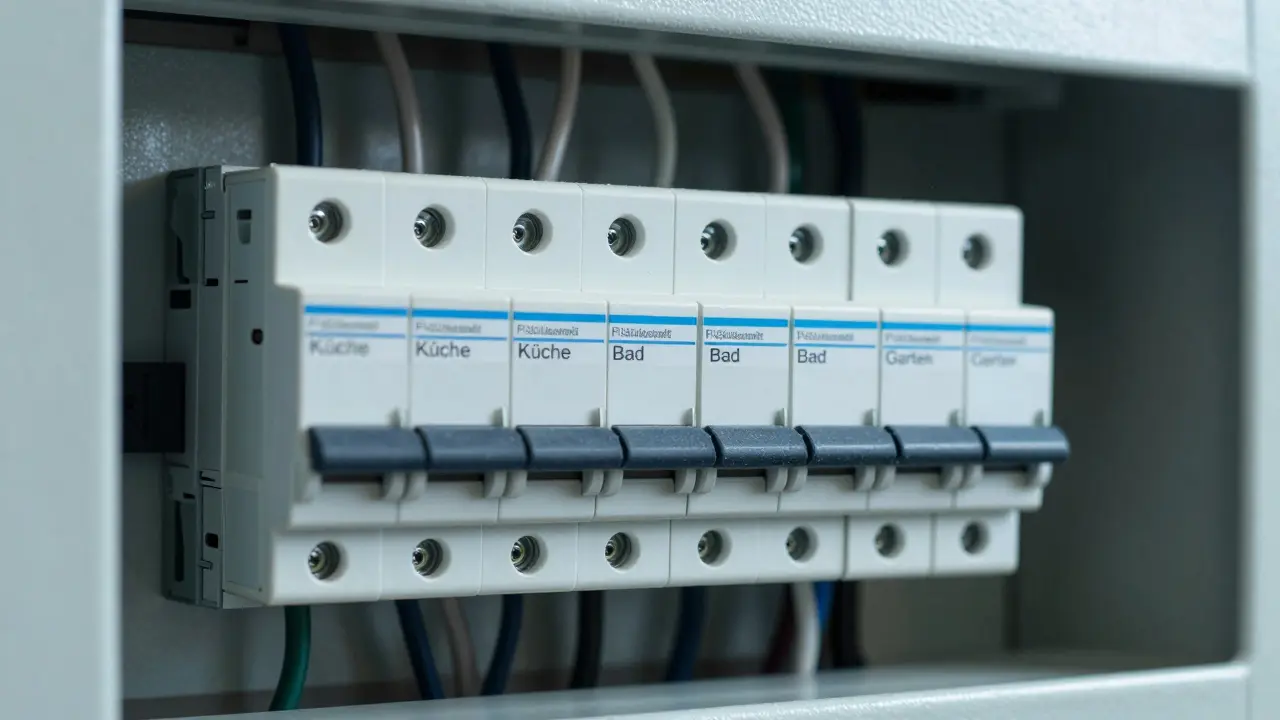

Beschriftungen sind ebenso kritisch. Jeder Schalter im Verteiler muss eindeutig beschriftet sein. "Küche", "Bad", "Garten" - keine kryptischen Codes wie "L1" oder "S3", es sei denn, diese sind im Stromlaufplan eindeutig zugeordnet. Die VDE fordert, dass jede Person, die mit der Anlage arbeitet, sofort erkennen kann, was abgeschaltet wird. Testen Sie es selbst: Bitten Sie einen Bekannten, ohne Vorwissen zu sagen, welcher Schalter das Wohnzimmerlicht steuert. Wenn er raten muss, sind Ihre Beschriftungen schlecht.

Änderungen dokumentieren: Der häufigste Fehler

Das größte Problem bei Elektroinstallationen ist nicht die Erstinstallation, sondern die Veränderungen im Laufe der Zeit. Sie bauen eine neue Küche ein? Installieren Sie eine E-Ladestation? Fügen Sie eine zusätzliche Steckdose hinzu? All diese Arbeiten verändern die Anlage.

Laut Expertenmeinung von Stefan Euler, Fachautor im Expertennetzwerk Elektrotechnik, müssen solche Änderungen unverzüglich in die Dokumentation aufgenommen werden. Viele Hausbesitzer lassen die Arbeiten durchführen, vergessen aber, den Elektriker zu bitten, die Pläne zu aktualisieren. Oder sie machen es selbst, ohne die nötigen Kenntnisse.

Ergebnis: Ihr Stromlaufplan entspricht nicht mehr der Realität. Im Schadensfall ist das fatal. Stellen Sie sicher, dass jeder Elektriker, der an Ihrer Anlage arbeitet, einen aktualisierten Satz der Unterlagen erstellt. Bewahren Sie alte Versionen auf, notieren Sie aber immer das Datum der aktuellen Version.

Digitale Dokumentation: Zukunft oder Hype?

Die Zeiten der staubigen Ordner neigen sich dem Ende zu. Immer mehr Betriebe nutzen Softwaretools wie Hager Ready ermöglicht die digitale Erstellung und Verwaltung von Elektroinstallationsdokumenten. oder Hagercad. Diese Programme beschleunigen die Dokumentation um bis zu 60 Prozent. Sie generieren automatisch Pläne, Protokolle und Beschriftungsvorschläge.

Ist digital besser? Ja, wenn es richtig gemacht wird. Elektronische Formate sind rechtlich zulässig, solange sie nachvollziehbar und manipulationssicher sind. Das Oberlandesgericht Hamm hat dies bereits bestätigt. Doch Vorsicht: Eine PDF-Datei auf einer alten Festplatte, die niemand findet, hilft Ihnen nichts. Sichern Sie Ihre digitalen Dokumente redundant. Nutzen Sie Cloud-Speicher, aber achten Sie auf Datenschutz.

Eine weitere Entwicklung ist die Integration in Building Information Modeling (BIM). Bis 2026 soll die Verknüpfung von Elektrodaten mit BIM-Modellen Standard sein. Das bedeutet, dass Ihre Elektroplanung nahtlos in die Gesamtgebäudedaten integriert wird. Für neue Gebäude ist das ein großer Vorteil. Für Bestandsbauten bleibt die manuelle Erfassung jedoch oft nötig.

Checkliste: So überprüfen Sie Ihre Unterlagen

Nehmen Sie sich heute fünf Minuten Zeit und prüfen Sie Ihre eigene Dokumentation. Nutzen Sie diese Checkliste:

• [ ] Liegt ein aktueller Installationsplan vor?
• [ ] Ist der Stromlaufplan vollständig und lesbar?
• [ ] Gibt es ein aktuelles Foto des Verteilers (Vorder- und Rückseite)?
• [ ] Sind alle Prüfprotokolle nach DIN VDE 0100-600 vorhanden?
• [ ] Sind alle Schalter im Verteiler eindeutig beschriftet?
• [ ] Sind alle seit der letzten Dokumentation vorgenommenen Änderungen eingetragen?
• [ ] Liegen Wartungsintervalle für Rauchmelder und Überspannungsschutz vor?
• [ ] Ist die Dokumentation leicht zugänglich (nicht versteckt im Keller)?

Kreuzen Sie alles ab? Dann liegen Sie gut. Fehlen Punkte? Kontaktieren Sie umgehend Ihren Elektriker. Es ist nie zu spät, nachzubessern.
